YB2防爆电机价格、参数、型号、尺寸表(隔爆型三相异步电动机)YB2防爆电机

————权威解析YB2防爆电机全面知识

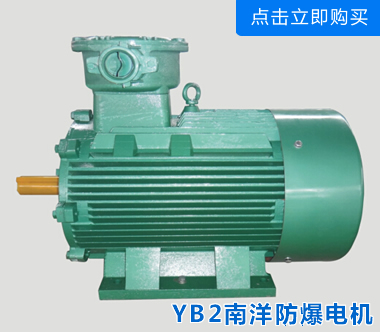

YB2防爆电机

YB2防爆电机技术设计介绍

YB2系列电机是在YB系列电机基础上更新设计的电机,系列设计总结了YB系列电机在生产中改进、提高的经验,应用了计算机辅助设计(CAD)、绝缘结构、机械结构、隔爆结构、工艺、材料、测试等领域的技术成果,借鉴同类产品的先进经验技术,使得新系列电机性能更优,外形更美。是拖动一般用途机械的理想产品。本公司生产的yB2防爆电机防爆标志为Exd I、ExdⅡAT4、ExdⅡBT4,适用于有爆炸性气体混合物存在的场所。其中ExdⅠ适用于有甲烷或煤尘存在的煤矿井下,非采掘工作面环境中;ExdⅡAT4、ExdⅡBT4适用于工厂Ⅱ类A级、B级电气设备,温度组分别为T1、T2、T3、T4组爆炸性混合物存在的环境。在YB2基本系列系列电动机的基础上,可派生生产YB2-W户外型、YB2-WTH户外湿热带型等多种防爆产品。

yb2防爆电机用途和特点

YB2系列电动机采用新技术、新材料、新工艺,选材考究、制造精良,具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。主要用于煤矿、石油天然、石油化工和化学工业。电动机符合GB755-2000《旋转电机 定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分:隔爆型"d" 》的规定,制成隔爆型电动机,防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4,适用于具有爆炸性气体环境的1区、2区危险场所。作为原动机使用,可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中,驱动各种通用机械:如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55,冷却方式为IC411,安装方式为IMB3,也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

yb2防爆电机型号解析

YB2防爆电机防爆等级参数

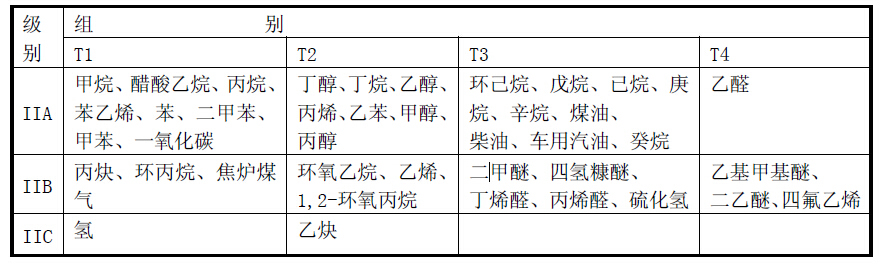

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境,III 类再分类:IIIA 类:可燃性飞絮 ; IIIB类:非导电性粉尘;IIIC 类:导电性粉尘;

YB2防爆电机参数表

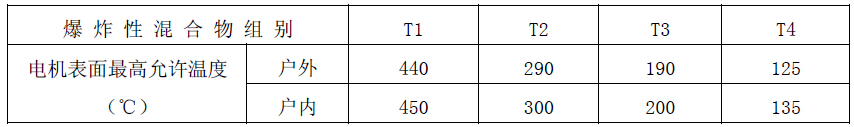

不同温度组别对应表面最高温度表

不同温度组别对应表面最高温度表

yb2防爆电机使用条件

yb2防爆电机使用电气条件
额定电压:380、660、380/660、400、690、400/690V。(也可按特殊电压制造)
额定频率:50Hz 或者60Hz。
定额:连续工作制S1。
yb2使用环境条件
海拔不超过1000m,环境空气温度随季节而变化,为-15℃~40℃的户内环境。
yb2防爆电机 为基本型,适用于户内环境。
yb2-W防爆电机 适用于户外型环境。
yb2-TH防爆电机 适用于户内湿热带型环境。
yb2-THW防爆电机 适用于户外湿热带型环境。
yb2-TA防爆电机 适用于户内干热带型环境。
yb2-TAW防爆电机 适用于户外干热带型环境。
yb2-T防爆电机 适用于户内热带型环境。
yb2-TW防爆电机 适用于户外热带型环境。
yb2-WF1防爆电机 适用于户外中等腐蚀的环境。
草社区榴 草社区榴 草社区榴 草社区榴 草社区榴 草社区榴 草社区榴 草社区榴

yb2防爆电机结构及安装和外形尺寸

yb2防爆电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式:B3—机座带底脚、端盖无凸缘;B5—机座不带底脚、端盖有凸缘;B35—机座带底脚、端盖有凸缘;B14—机座不带底脚、端盖有小凸缘;B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上,可派生15 种常用结构及安装型式见下表:

YB2防爆电机机座号 结构及安装型式代号(IM)
80~112 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35
132~160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
180~280 B3、B5、B35、V1
315~355 B3、B35、V1
400~450 B3、B35、V1

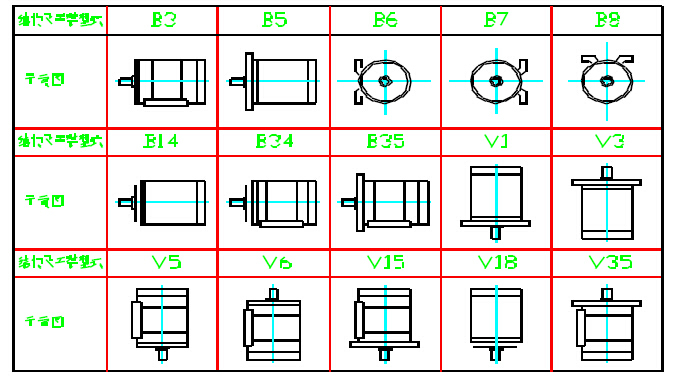

yb2防爆电机结构及安装型式示意图

YB2防爆电机结构及安装型式示意图

yb2防爆电机参数表

草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴草社区榴
yb2系列防爆电机详情参数表
电压:380V   频率:50Hz
电机型号 额定功率
(kW)
额定电流
(A)
额定转速
(r/min)
效率%
(η%)
功率因数
(cosφ)
额定转矩
N.m
堵转转矩
额定转矩
Tst
TN
堵转电流
额定电流
Ist
TN
最大转矩
额定转矩
Tmax
TN
噪声 db(A) 重量
(kg)
同步转速3000r/min
yb2-80M1-2 0.75 1.7 2875 80.7 0.83 2.5 2.3 6.8 2.3 67 32
yb2-80M2-2 1.1 2.4 2875 82.7 0.83 3.7 2.3 7.3 2.3 67 33
yb2-90S-2 1.5 3.2 2890 84.2 0.84 5.0 2.3 7.6 2.3 72 39
yb2-90L-2 2.2 4.6 2890 85.9 0.85 7.3 2.3 7.8 2.3 72 46
yb2-100L-2 3 6.0 2891 87.1 0.87 9.9 2.3 8.1 2.3 76 57
yb2-112M-2 4 7.8 2914 88.1 0.88 13.1 2.3 8.3 2.3 77 68
yb2-132S1-2 5.5 10.6 2937 89.2 0.88 17.9 2.2 8.0 2.3 80 87
yb2-132S2-2 7.5 14.2 2940 90.1 0.89 24.4 2.2 7.8 2.3 80 93
yb2-160M1-2 11 20.6 2930 91.2 0.89 35.9 2.2 7.9 2.3 86 136
yb2-160M2-2 15 27.9 2930 91.9 0.89 48.9 2.2 8.0 2.3 86 144
yb2-160L-2 18.5 34.4 2937 92.4 0.89 60.2 2.2 8.1 2.3 86 155
yb2-180M-2 22 40.5 2940 92.7 0.89 71.5 2.2 8.2 2.3 89 241
yb2-200L1-2 30 54.9 2950 93.3 0.89 97.1 2.2 7.5 2.3 92 275
yb2-200L2-2 37 67.4 2950 93.7 0.89 119.8 2.2 7.5 2.3 92 300
yb2-225M-2 45 81.7 2960 94.0 0.89 145.2 2.2 7.6 2.3 92 420
yb2-250M-2 55 99.6 2965 94.3 0.89 177.2 2.2 7.6 2.3 93 477
yb2-280S-2 75 135.2 2970 94.7 0.89 241.2 2.0 6.9 2.3 94 640
yb2-280M-2 90 161.7 2970 95.0 0.89 289.4 2.0 7.0 2.3 94 697
yb2-315S-2 110 195.1 2975 95.2 0.90 353.1 2.0 7.1 2.2 96 1060
yb2-315M-2 132 233.6 2975 95.4 0.90 423.7 2.0 7.1 2.2 96 1120
yb2-315L1-2 160 279.4 2975 95.6 0.91 513.6 2.0 7.1 2.2 99 1290
yb2-315L2-2 200 348.6 2975 95.8 0.91 642.0 2.0 7.1 2.2 99 1430
yb2-355M-2 250 435.7 2980 95.8 0.91 801.2 2.0 7.1 2.2 103 1749
yb2-355L-2 315 549.0 2980 95.8 0.91 1009.5 2.0 7.1 2.2 103 2060
同步转速1500r/min
yb2-80M1-4 0.55 1.4 1400 80.7 0.75 3.8 2.3 6.3 2.3 58 31
yb2-80M2-4 0.75 1.8 1400 82.5 0.75 5.1 2.3 6.5 2.3 58 32
yb2-90S-4 1.1 2.6 1440 84.1 0.75 7.3 2.3 6.6 2.3 61 43
yb2-90L-4 1.5 3.6 1445 85.3 0.75 9.9 2.3 6.9 2.3 61 47
yb2-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.5 2.3 64 56
yb2-100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64 62
yb2-112M-4 4 8.4 1445 88.6 0.82 26.4 2.3 7.7 2.3 65 74
yb2-132S-4 5.5 11.4 1455 89.6 0.82 36.1 2.0 7.5 2.3 71 93
yb2-132M-4 7.5 15.2 1455 90.4 0.83 49.2 2.0 7.4 2.3 71 105
yb2-160M-4 11 21.5 1460 91.4 0.85 72.0 2.2 7.5 2.3 75 141
yb2-160L-4 15 28.8 1460 92.1 0.86 98.1 2.2 7.5 2.3 75 153
yb2-180M-4 18.5 35.3 1470 92.6 0.86 120.2 2.2 7.7 2.3 76 235
yb2-180L-4 22 41.8 1470 93.0 0.86 142.9 2.2 7.8 2.3 76 255
yb2-200L-4 30 56.6 1470 93.6 0.86 194.9 2.2 7.2 2.3 79 285
yb2-225S-4 37 69.6 1480 93.9 0.86 238.8 2.2 7.3 2.3 81 360
yb2-225M-4 45 84.4 1480 94.2 0.86 290.4 2.2 7.4 2.3 81 390
yb2-250M-4 55 102.7 1480 94.6 0.86 354.9 2.2 7.4 2.3 83 490
yb2-280S-4 75 136.3 1480 95.0 0.88 484.0 2.2 6.7 2.3 86 718
yb2-280M-4 90 163.2 1480 95.2 0.88 580.7 2.2 6.9 2.3 86 816
yb2-315S-4 110 199.1 1485 95.4 0.88 707.4 2.2 6.9 2.2 93 1050
yb2-315M-4 132 238.4 1485 95.6 0.88 848.9 2.2 6.9 2.2 93 1210
yb2-315L1-4 160 285.1 1485 95.8 0.89 1029.0 2.2 6.9 2.2 97 1290
yb2-315L2-4 200 355.7 1485 96.0 0.89 1286.2 2.2 6.9 2.2 97 1400
yb2-355M-4 250 439.6 1490 96.0 0.90 1602.3 2.2 6.9 2.2 101 1805
yb2-355L-4 315 553.9 1490 96.0 0.90 2019.0 2.2 6.9 2.2 101 2130
同步转速1000r/min
yb2-90S-6 0.75 2.0 934 78.9 0.72 7.7 2.1 5.8 2.0 57 42
yb2-90L-6 1.1 2.8 945 81.0 0.73 11.1 2.1 5.9 2.0 57 44
yb2-100L-6 1.5 3.7 945 82.5 0.74 15.2 2.1 6.0 2.0 61 49
yb2-112M-6 2.2 5.4 960 84.3 0.74 21.9 2.1 6.0 2.0 65 69
yb2-132S-6 3 7.2 964 85.6 0.74 29.7 2.0 6.2 2.0 69 83
yb2-132M1-6 4 9.5 965 86.8 0.74 39.6 2.0 6.8 2.0 69 91
yb2-132M2-6 5.5 12.7 965 88.0 0.75 54.4 2.0 7.1 2.0 69 99
yb2-160M-6 7.5 16.4 970 89.1 0.78 73.8 2.1 6.7 2.0 73 133
yb2-160L-6 11 23.4 970 90.3 0.79 108.3 2.1 6.9 2.0 73 154
yb2-180L-6 15 30.9 975 91.2 0.81 146.9 2.0 7.2 2.0 73 239
yb2-200L1-6 18.5 37.8 980 91.7 0.81 180.3 2.1 7.2 2.0 76 240
yb2-200L2-6 22 44.2 980 92.2 0.82 214.4 2.1 7.3 2.0 76 280
yb2-225M-6 30 60.7 980 92.9 0.81 292.3 2.0 7.1 2.0 76 360
yb2-250M-6 37 71.7 980 93.3 0.84 360.6 2.1 7.1 2.0 78 470
yb2-280S-6 45 84.8 980 93.7 0.86 438.5 2.1 7.2 2.0 80 655
yb2-280M-6 55 103.3 980 94.1 0.86 536.0 2.1 7.2 2.0 80 725
yb2-315S-6 75 141.7 985 94.6 0.85 727.2 2.0 6.7 2.0 85 930
yb2-315M-6 90 171.5 985 94.9 0.84 872.6 2.0 6.7 2.0 85 1060
yb2-315L1-6 110 206.8 985 95.1 0.85 1066.5 2.0 6.7 2.0 85 1130
yb2-315L2-6 132 244.5 985 95.4 0.86 1279.8 2.0 6.7 2.0 85 1215
yb2-355S-6 160 292.3 990 95.6 0.87 1543.4 2.0 6.7 2.0 92 1940
yb2-355M2-6 200 364.6 990 95.8 0.87 1929.3 2.0 6.7 2.0 92 2070
yb2-355L-6 250 455.7 990 95.8 0.87 2411.6 2.0 6.7 2.0 92 2340
注:YB2防爆电机铭牌信息、防爆证件等可以联系我们获取

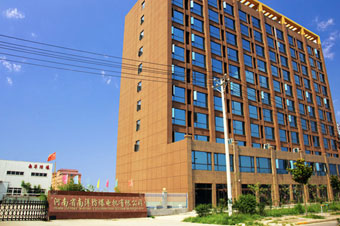

yb2防爆电机生产厂家

南洋防爆电机有限公司(网址:www.nyfbdj.net)是国家指定的防爆电机厂家。"yb2防爆电机合格证"“yb2安全标志证”“yb2生产许可证”三证齐全,yb2防爆电机证件齐全,电器协会会员,技术实力雄厚,生产规模庞大,欢迎莅临参观洽谈!

全国电机协会会员证书 YB2防爆电机证书

yb2防爆电机价格、联系方式

河南省南洋防爆电机有限公司是一家集生产、研发、销售于一体的专业防爆电机生产厂家,所生产的防爆电机拥有卓越的产品质量、优质的售后服务赢得业界一致好评。yb2防爆电机价格请来电咨询。欢迎访问我公司主站(http://www.nyfbdj.net)查询更多产品信息。

15639419893 QQ:2652148275 邮箱:2652148275@qq.com
